Термометрия для элеваторов и зернохранилищ с металлическими силосами






Краткое описание и цель внедрения

КАСТ - компьютерная автоматизированная система термометрии, предназначенная для контроля температурного режима элеваторов с посилосным хранением зерновых.

Система КАСТ работает совместно с любыми ранее установленными термометрическими системами типа ДКТЭ-4МГ, СКИТ-1, МАРС и др.

Система КАСТ не требует демонтажа ранее установленных систем термометрии и не нарушает их работоспособность, таким образом, остается возможность их использование без компьютера.

Цель внедрения - полностью исключить "человеческий фактор", обеспечить достоверную отчётную документацию, гарантировать условия для качественного хранения зерна.

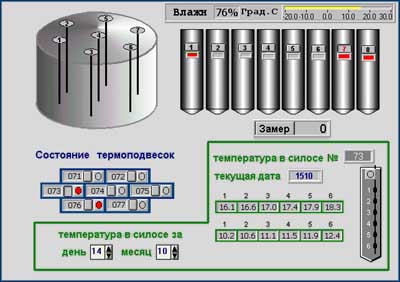

На экране отображаются все силоса хранилища с учетом их реального расположения. Силоса, в которых температура превышает номинальную, отображаются красным цветом. При выборе конкретного силоса отображаются термоподвески. При выборе конкретной термоподвески можно просмотреть температуру кждого термодатчика.

Все измерения производятся автоматически.

Основные задачи, решаемые системой КАСТ:
- Автоматизация процесса измерения температуры в силосах элеватора.
- Визуальное отображение температурной картины на экране дисплея.
- Своевременное оповещение в случае превышения заданной температуры в каком либо из силосов.
- Автоматическая калибровка термоподвесок
- Ведение базы данных температур с возможностью просмотра на экране температуры в любом силосе и распечатки на принтере, формирование текстового отчёта для каждого измерения, возможность определения тенденции изменения температуры по каждому датчику за любой срок, ведение архива измерений в течение года.


Структура и принцип работы системы КАСТ

КАСТ - современная процессорная система, построенная на базе персонального компьютера и распределённой системы сбора данных и управления. Периферийными модулями могут быть типа ADAM 4000, NuDAM 6000, I 7000, либо их аналоги. Их количественный состав зависит от количества силкорпусов, обслуживаемых системой термометрии. В качестве линий связи применяется промышленный интерфейс RS-485, обладающий повышенной помехоустойчивостью. Программная среда - GENIE фирмы Advantech, работающая под управлением Windows 98. Компьютер с программным обеспечением может быть расположен в любом подходящем помещении на расстоянии до 1,5 км от пультовой зернохранилища. Периферийные модули располагаются непосредственно в центральном пульте управления. Связь с компьютером осуществляется по кабелю "витая пара", либо по обычному двужильному проводу. Программа опроса датчиков включается в любой момент либо оператором, либо по временным уставкам, заданным в компьютере. Компьютер последовательно, с помощью контроллеров, перебирает все направления подключения термоподвесок (дублируя работу соответствующих переключателей) и считывает показания температуры непосредственно с измерительного прибора. Система КАСТ позволяет производить автоматическую тарировку показаний датчиков термоподвесок. При условии, что термоподвеска находится при постоянной, известной температуре, программа вычисляет и запоминает поправочные коэффициенты к каждому датчику, что исключает необходимость механического подбора калибровочных сопротивлений. При последующих замерах температуры в силосах система учитывает поправочные коэффициенты.
